Состав поставки и задача, которую решает комплект

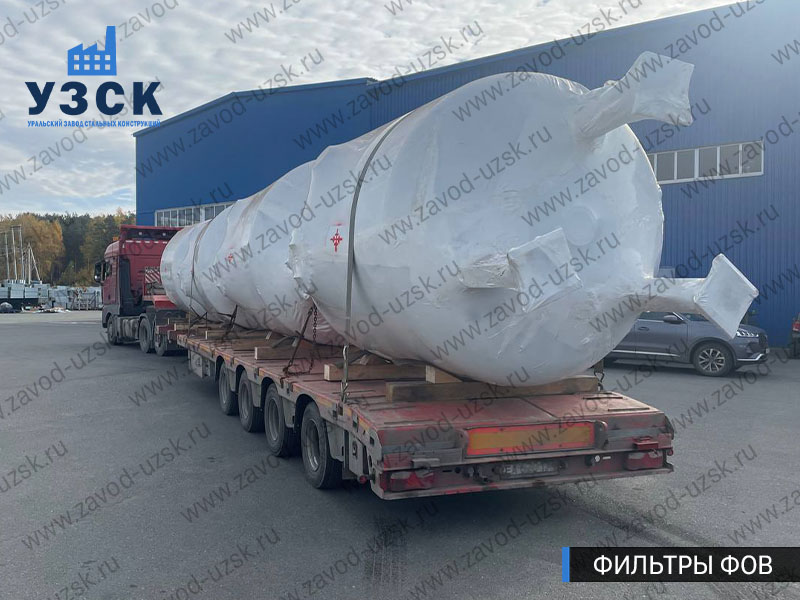

ООО «УЗСК» выполнило производство и отгрузку комплекта для промышленного узла водоподготовки: 7 вертикальных фильтров осветлительных ФОВ и 1 контактная камера (аппарат емкостной ВЭЭ). Такое решение применяют на предприятиях, где вода используется в технологических процессах или подается потребителям с повышенными требованиями к стабильности показателей: важно уверенно держать мутность, защищать последующие ступени очистки и обеспечивать прогнозируемую работу оборудования в круглосуточном режиме.
Партия из семи фильтров позволяет закрывать потребности объекта по производительности с резервированием и удобным распределением потоков по линиям — это снижает риски остановок и упрощает плановое обслуживание.
Для чего нужны ФОВ и контактная камера в технологической схеме

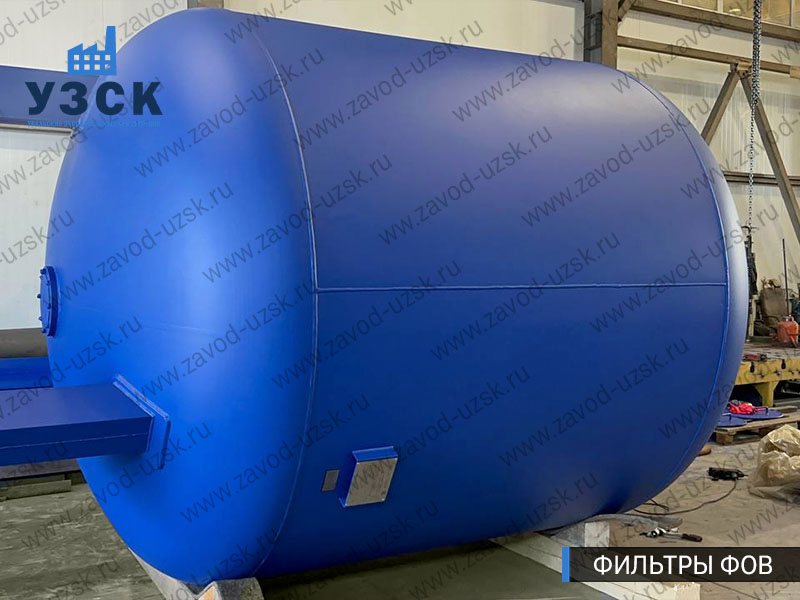

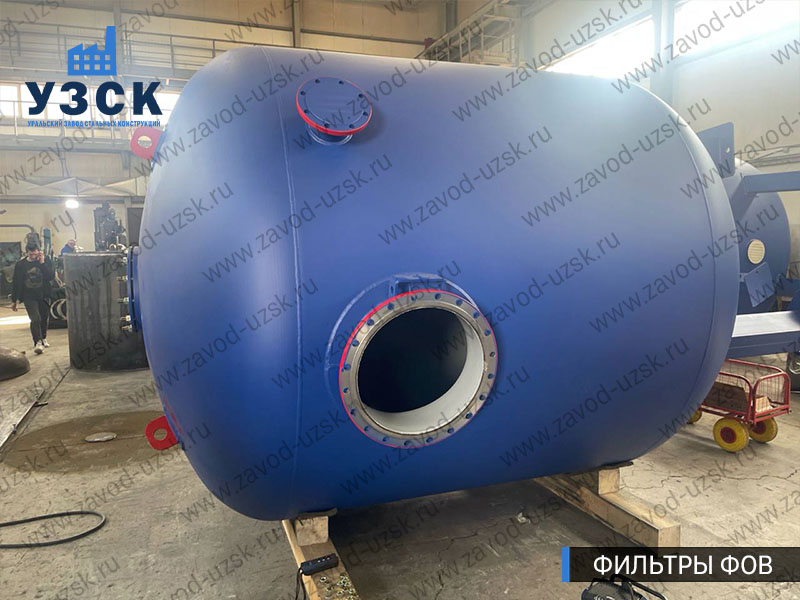

ФОВ (фильтр осветлительный вертикальный) — это ступень, которая снимает основную нагрузку по механическим примесям: задерживает взвешенные частицы, уменьшает мутность и стабилизирует качество воды перед дальнейшей обработкой. Благодаря этому последующее оборудование работает ровнее, а расход реагентов и частота внеплановых промывок обычно становятся более управляемыми.
Контактная камера ВЭЭ встраивается как технологический объем, где обеспечиваются необходимые условия контакта воды с реагентами/средой и выравнивание процесса перед следующими этапами. В комплексе с ФОВ это дает более стабильный режим и предсказуемость качества на выходе при колебаниях исходной воды.
Наш завод ООО «Уральский завод стальных конструкций» предлагает купить осветлительные фильтры ФОВ в Ижевске на выгодных условиях. Мы изготовим для вас фильтры водоподготовки любого конструктивного и материального исполнения в кратчайшие сроки. Уточнить цены на фильтры ФОВ можно по телефону отедла продаж УЗСК 8 (800) 20-02-337
Принцип работы: фильтрация и восстановление ресурса промывкой
Работа вертикального осветлительного фильтра строится на прохождении воды через слой фильтрующей загрузки: загрязнения удерживаются в толще слоя, а очищенная вода проходит дальше по линии. Когда сопротивление растет, фильтр переводится в режим обратной промывки — поток разрыхляет загрузку и выносит накопившийся осадок в дренаж.
Чтобы промывка была равномерной и эффективной, конструкцией предусмотрены распределительные устройства:

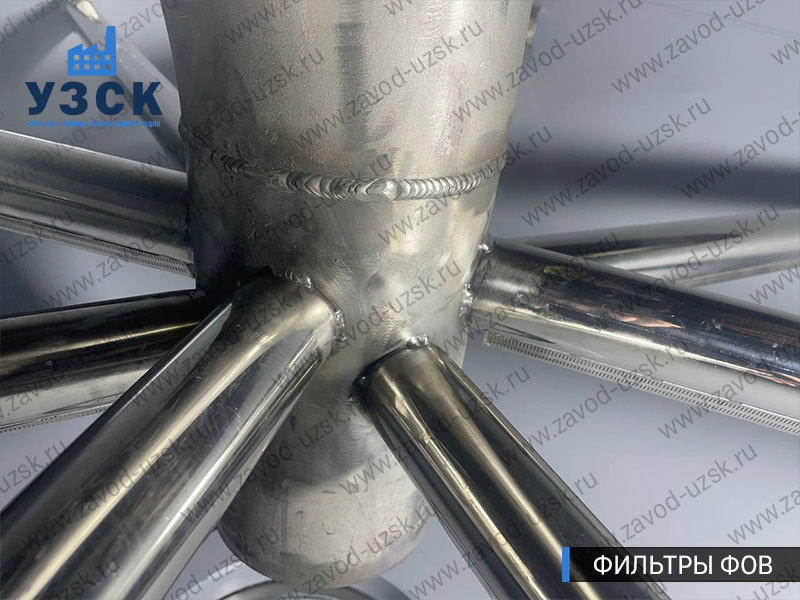

ВРУ (верхнее распределительное устройство) — лучи гребешковые из нержавеющей стали со щелью 0,4 мм

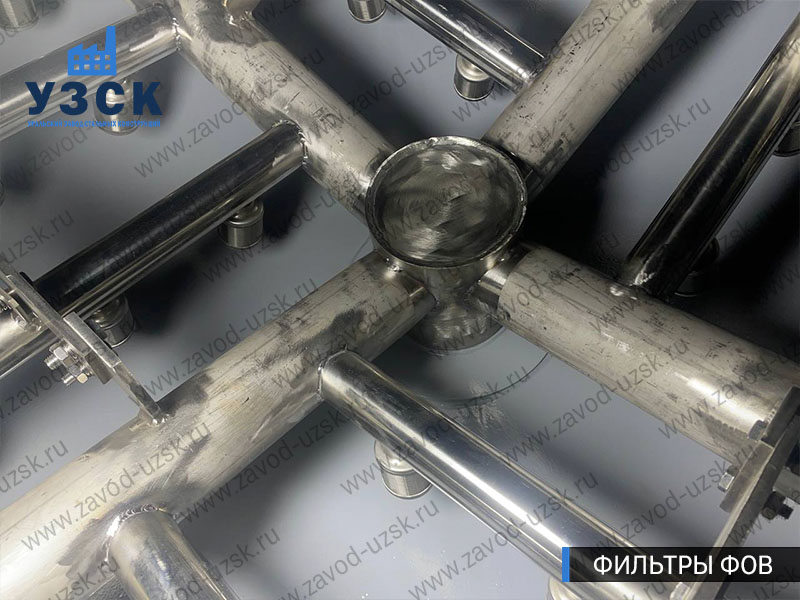

НДРУ (нижнее распределительное устройство) — коллектор типа «паук» из нержавеющей стали с нержавеющими колпачками, щель 0,4 мм
Такая схема помогает поддерживать стабильные характеристики фильтра на протяжении межпромывочного цикла и уменьшает вероятность неравномерного распределения потока.
Материалы, защита от коррозии и эксплуатационная надежность

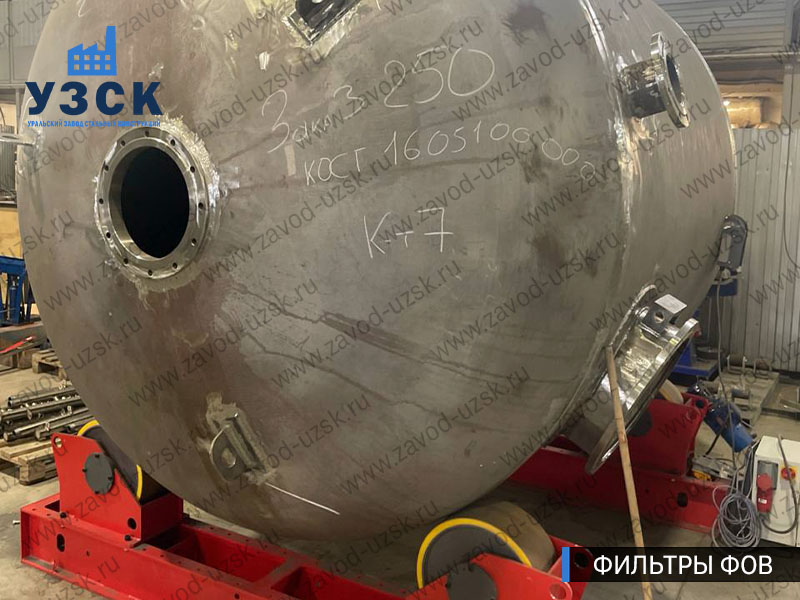

Корпуса фильтров и контактной камеры изготовлены из конструкционной стали Ст3сп5. Элементы распределительных устройств выполнены из нержавеющей стали, что важно для узлов, где регулярно выполняются промывки и требуется повышенная стойкость внутренних компонентов.
Антикоррозионная защита реализована раздельно:
наружное покрытие корпуса — грунт-эмаль PRIMALKYD (синий цвет)
внутреннее покрытие корпуса — WG-Weleforce, допущенное для контакта с питьевой водой
Для эксплуатации это означает меньше рисков коррозии, более долгий ресурс, а также спокойную приемку оборудования по требованиям санитарной совместимости.
Технические характеристики: что получает объект по факту
Ниже приведены ключевые параметры каждого фильтра ФОВ-2,4-0,6 в составе партии (7 шт.):
- расчетное давление: 0,6 МПа
- расчетная температура: 30 °С
- производительность: 35–40 м³/ч
- пропускная способность ВРУ и НДРУ при обратной промывке: не менее 150 м³/ч
- потери давления: не более 0,2 атм
- высота цилиндрической части: 2000 мм
- диаметр корпуса: 2400 мм
- опоры-стойки: 3 шт.
- люк DN300: 1 шт.
люк-лаз DN500: 1 шт.
Контактная камера ВЭЭ изготовлена под те же расчетные условия: корпус Ст3сп5, давление 0,6 МПа, температура 30 °С, высота цилиндрической части 2000 мм, диаметр 2400 мм, два штуцера входа/выхода DN200, люк-лаз DN500, аналогичная схема наружной и внутренней АКЗ.
Что входит в поставку, а что подбирается под площадку отдельно
На практике обвязка и некоторые узлы зависят от принятой на объекте схемы и стандартов эксплуатации, поэтому отдельно комплектуются:
- фронтовая трубопроводная обвязка
- запорно-регулирующая арматура
- пробоотборный узел
- фильтрующий материал
Такой подход удобен для заказчика: можно подобрать арматуру и обвязку под существующую инфраструктуру, а загрузку — под требуемую технологию и качество исходной воды.
Почему изготовление в ООО «УЗСК» — это выгода для заказчика

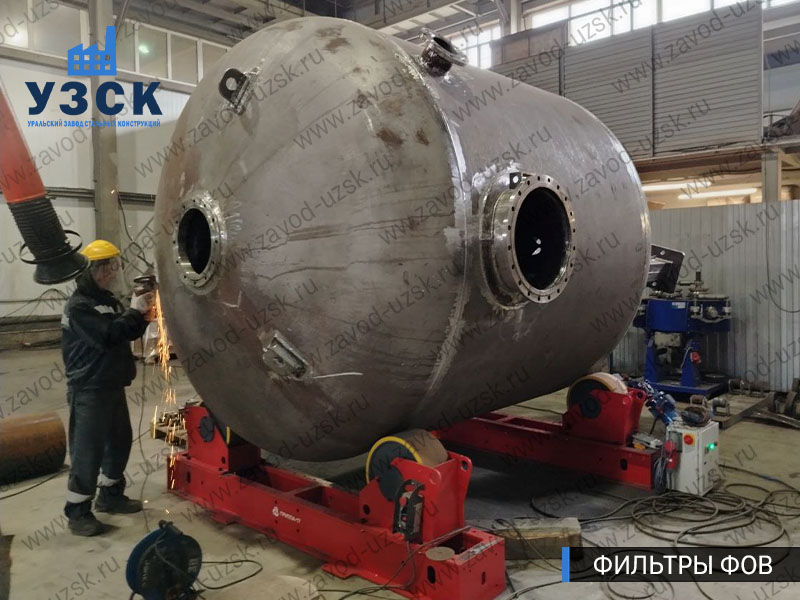

ООО «УЗСК» делает промышленное оборудование с акцентом на реальную работу на объекте, а не только на «красивые» параметры в документации. За счет собственного современного производства и опыта в изготовлении емкостного и фильтровального оборудования удается держать сроки, контролировать качество на каждом этапе и быстро решать нестандартные задачи.
Конструкторский отдел обеспечивает адаптацию под требования проекта и возможность изготовления по чертежам заказчика, лаборатория НК помогает подтверждать качество сварных соединений и металла, а аттестованные сварщики НАКС дают повторяемость результата. Для предприятия-получателя это конвертируется в понятные преимущества: меньше рисков на монтаже, предсказуемый запуск, удобство обслуживания и стабильная работа водоподготовки без лишних простоев.
