ФИПа-2-1,5-0,6 – это фильтр ионитный параллельноточный 2 ступени очистки с диаметром корпуса 1500 мм и рабочим давлением 0,6 МПа. Фильтр данного типа является важной составляющей водоподготовительных установок и применяется после фильтров 1 ступени для более тщательного удаления ионов жесткости. Область применения ионитных фильтров 2 ступени очистки – системы водоподготовки объектов тепловой энергетики (электростанций, котельных и т.п.), осуществляющие предварительную обработку воды, предназначенной для подпитки теплосетей закрытого типа и водогрейных котлов.
Фильтр ФИПа II ступени 1,5-0,6: особенности конструкции и основные параметры
За исключением некоторых моментов, конструкция фильтра ФИПа-II 1,5-0,6, практически идентична конструкции фильтра ФИПа-I и представляет собой вертикальное однокамерное цилиндрическое устройство с эллиптическими днищами, эксплуатационными люками лазами, опорами и расположенными внутри корпуса двумя сборно-распределительными устройствами. В отличие от аналогичного фильтра 1 ступени очистки, фильтр ФИПа 2 1,5-0,6 имеет большую производительность, это обусловлено конструкцией нижнего сборно-распределительного устройства, имеющей большую площадь рабочей поверхности.
Маркировка | Фильтр параллельноточный ФИПа II 1,5-0,6 |
Производительность, м³/ч | 80 |
Давление условное, бар (МПа) | 6 (0,6) |
Вес, кг | 2000 |
Диаметр, м | 1,5 |
Высота, м | 3,325 |
Высота фильтрующего слоя, м | 1,1 |
Максимальная рабочая температура, оС | 40 |

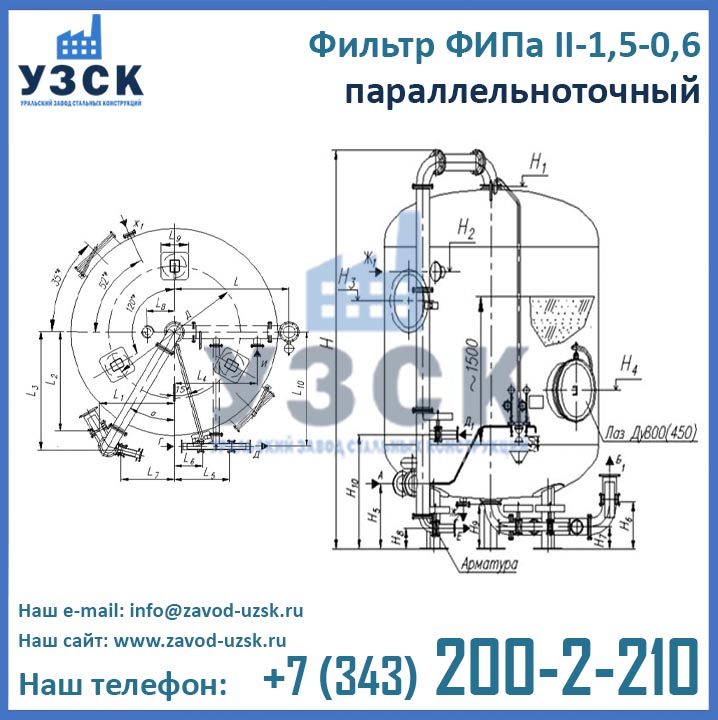

Эскиз фильтра ФИПа 2 1,5-0,6
Na-катионирование
Натриевое катионирование – это основа работы фильтра ФИПа-2 1,5-0,6, представляющая собой процесс замещения ионов кальция Ca+ и магния Mg+ ионами натрия Na+. Смысл в том, что катионы кальция и магния образуют накипь, пагубно сказывающуюся на состоянии и работе системы, а катионы натрия накипи не образуют. Процесс ионообмена осуществляется при помощи засыпного материала – катионита, зерна которого поглощают ионы Ca+ и Mg+ из проходящей через него воды и обогащают ее ионами Na+. Результатом натрий-катионирования становится умягченная обессоленная подпиточная вода.
Другие рабочие процессы фильтра ФИПа II-1,5-0,6
Степень умягчения воды в фильтре ФИПаII-1,5-0,6 со временем уменьшается, а производительность падает. Это происходит из-за уплотнения катионита и нарушения ионообменных свойств материала. Для устранения этих факторов, мешающих работе фильтра, следует своевременно производить следующие манипуляции: взрыхление и регенерацию фильтрующего материала, а также отмывку фильтра.
Взрыхление осуществляется потоком воды, подающимся через НРУ в течение 15 минут, что позволяет разбить зерна катионита и тем самым уменьшить его плотность для облегчения следующего этапа обслуживания фильтра.
После взрыхления пропускная способность катионита увеличивается и раствор поваренной соли без проблем проникает к зернам фильтрующего материала для осуществления его регенерации (восстановления ионообменных свойств). Регенерация осуществляется от 15 до 25 минут.
Затем осуществляется отмывка фильтра. Сначала сжатым воздухом (3-5 минут), затем промывочной водой (40-60 минут). И воздушный и водяной потоки подаются в фильтр через нижнее распределительное устройство НРУ. Чтобы понять, когда следует завершить промывку, необходимо брать пробы воды и контролировать концентрацию хлоридов.
Производство, комплект поставки и стоимость фильтров ФИПаII 1,5-0,6 в Ижевске
Изготовитель фильтров ФИПа параллельноточных для водоподготовки – Уральский Завод Стальных Конструкций (УЗСК). Изготовление осуществляется в соответствии с нормами ГОСТ. Продукция сертифицирована (см. раздел «Документация»). Производится обязательный контроль качества готовых фильтров ФИПа2 1,5-0,6. Для этого на аттестованном гидростенде мы осуществляем гидрологические испытания пробным давлением 0,9 МПа (9 кгс/см2).
Регионы поставки: вся Россия, страны Евразийского Экономического Союза ЕАЭС (Казахстан, Армения, Кыргызстан, Беларусь).
Комплектация: фильтры ФИПа2-1,5-0,6 без обвязки, Фильтры ФИПа с обвязкой (пробоотборные устройства, манометры, краны, задвижки, вентили, трубопроводы, крепеж, прокладки и пр.). Фильтры ФИПа поставляются без засыпного материала.
Цены фильтра ФИПа 2 ступени 1,5-0,6 формируются в соответствии со множеством факторов, таких как материальное исполнение, тип распределительных устройств, требуемая комплектация, необходимости доставки и т.д. Для расчета цены фильтров ФИПаII-1,5-0,6 в Ижевске обратитесь в отдел продаж Уральского Завода Стальных Конструкций по координатам, указанным в разделе «Контакты».
