Краткое описание РВС-10 000м3

Потребность в резервуарах большого объема для хранения текучих веществ появилась с развитием нефтеперерабатывающей, пищевой и химической промышленности в Ижевске. Стальные емкости  большого объема необходимы для готовой продукции, в процессе разгонки и синтеза, для создания запаса воды.

РВС – стальные цилиндрические резервуары, установленные вертикально. Форма бака оптимальна для хранения больших объемов на малой площади. Резервуары устойчивы, нагрузка на стены распределяется равномерно, монтаж прост, ремонтопригодность хорошая.

РВС незаменимы для безопасного хранения многих текучих соединений с низкой степенью агрессивности по отношению к материалу конструкции. Одностенные емкости стальные используют для хранения жидкостей чаще, их вес и стоимость ниже, чем двустенных. Баки «стакан в стакане» применяют для предупреждения утечки горючих взрывоопасных составов – бензина, этилового спирта и других.

Конструкция резервуара 10 000 м3 состоит из:

  • стенки цилиндрической;
  • кровли стационарной крыши;
  • плоского днища;
  • лестницы, площадок, ограждений, люков и патрубков;
  • технологического оборудования.

К конструкции резервуара РВСП-10 000 добавляется понтон.

Типы резервуаров РВС в Ижевске в зависимости от назначения

Стандарт предусматривает изготовление резервуаров РВС 4 типов, в зависимости от использования оборудования. Отличия в деталях, но они существенны для безопасного хранения определенного ингредиента.

  1. Резервуар вертикальный стальной (РВС)

Конструкция представляет резервуар с крышкой. Он предназначен для хранения низколетучих соединений. Даже если над зеркалом есть пары, они воспламенятся при температуре выше + 61 0 С. Подобные емкости предназначены для мазута, дизельного топлива, минеральных и пищевых масел. Резервуар для воды относится к этому типу РВС.

  1. Резервуар вертикальный стальной с крышкой и понтоном (РВСП)

При хранении ЛВЖ, к которым относят бензин, керосин, нефть, реактивное топливо, над поверхностью в закрытом сосуде может скопиться взрывоопасный газ. Поэтому на зеркале жидкости плавает покрытие, понтон, закрывая 90% поверхности. Зазор между стенкой и понтоном герметизируется затвором, тем самым достигается меньшая концентрация паров под крышкой, безопасное хранение ЛВЖ.

  1. Вертикальный резервуар с плавающей крышей (РВСПк)

Резервуар оборудован крышкой, которая постоянно находится на зеркале, опускаясь по направляющим, по мере убывания содержимого бака. Система сложная, предусматривает специальные короба и герметичные отсеки. Плюсом в эксплуатации является отсутствие потерь ЛВЖ, связанных с испарением. Недостаток – на крышу заносит мусор ветром, осадки разбавляют содержимое бака. Крышка может примерзнуть к конструкциям.

  1. Резервуары с защитной стенкой «стакан в стакане»

Конструкция используется, когда необходимо принять дополнительные меры для защиты окружающей среды в случае протечек внутренней стенки хранилища.

Типовой резервуар РВС выбирается на стадии проектирования, с учетом безопасности и экономичности.

Технические характеристики

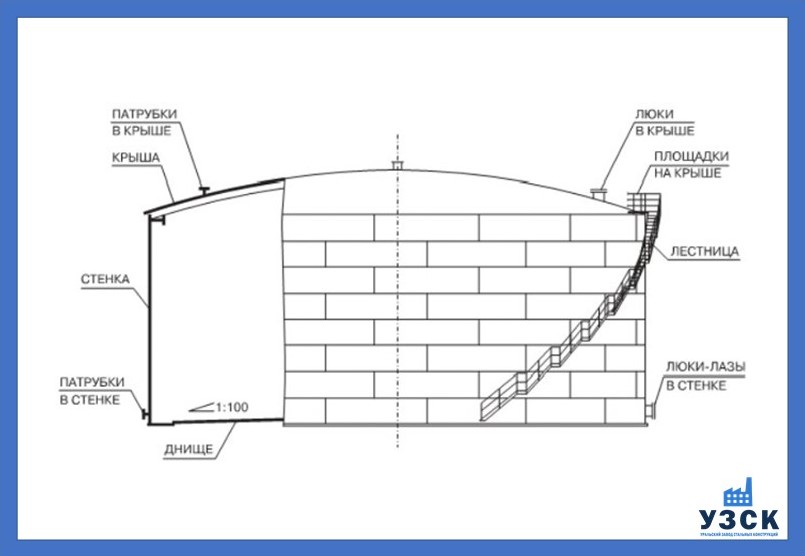

Основные элементы конструкции вертикального цилиндрического резервуара РВС

Днище резервуара РВС-10 000м3

Коническое днище с уклоном 1:100 от центра с окрайками.

Толщина центральной части: 5 мм.

Толщина окраек: 8 мм.

Стенки резервуара РВС-10 000м3

Оболочка цилиндрическая замкнутая. 8 горизонтальных пояса. Толщина верхнего пояса: 8 мм. Толщина нижнего пояса: 9 мм.

Масса: 86 722 кг

Крыша резервуара РВС-10 000м3

Представляют собой стационарную крышу в форме сферы с радиально-кольцевой каркасной системой.
Толщина: 5 мм.

Параметры резервуара РВС-10000 Ед изм. Значения:
Габариты
Объем м³ 10 000
Диаметр мм 34 200 28 500
Высота мм  12 000 17 880
Количество рулонов (при методе рулонирования) рулон 4
Стенка резервуара РВС 10000 м3
Масса стенки кг 86 722 120 924
Количество поясов стенки пояс 8 12
Толщина верхнего пояса стенки мм 8 8
Толщина нижнего пояса стенки мм 9 12
Крыша резервуара РВС 10000 м3
Масса крыши кг 78 607 54 648
Толщина настила крыши мм 5
Днище резервуара РВС 10000 м3
Масса днища кг 42 149 30 898
Толщина днища: центральной части/окраек мм 5/8  5/10
Масса прочих конструкций резервуара РВС 10000 м3
лестница  кг 6 023 1 680
площадки на крыше  кг 1 214 5 019
люки и патрубки  кг 2 595 2 595
комплектующие конструкции  кг 2 986 2 986
каркасы и упаковка  кг 14 000 21 484
Общая масса резервуара РВС 10000 м3 кг 234 346 240 243

Вертикальные стальные резервуары других объёмов:
